催化燃燒傳感器原理

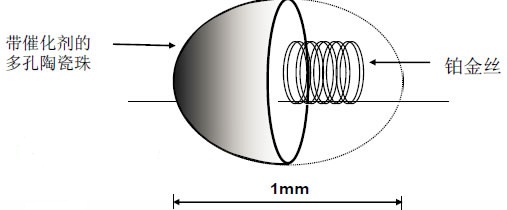

催化燃燒氣體傳感器，簡稱LEL (Low Explosive Limit)傳感器，是一種廣泛采用的測量可燃?xì)怏w的傳感器。催化燃燒元件是由鉑金絲和多孔陶瓷催化珠制成。其原理是利用了鉑金絲在不同的溫度下電阻有規律變化的特性來測量環境中可燃?xì)怏w的濃度。當可燃?xì)怏w進入催 化燃燒元件時， 在催化劑的作用下，陶瓷催化珠的溫度升高，帶動鉑金絲溫度升高從而電阻升高。測量時，測量元件所分到的電壓也相應升高。通過用純凈空氣和測量點氣體標定儀 器，就能比較準確地得到可燃?xì)怏w的濃度，測量單位通常為%LEL。

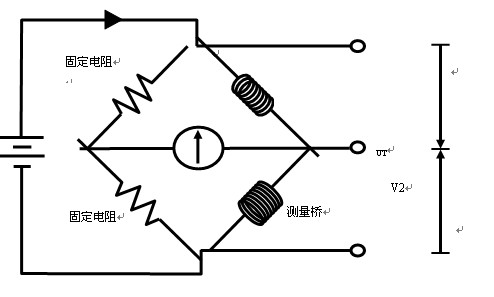

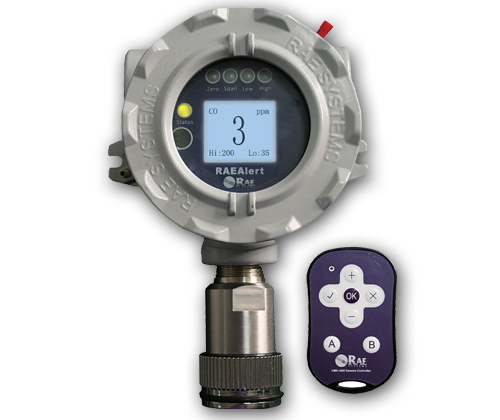

　　 可燃?xì)怏w報警器一般使用催化燃燒式傳感器，它可以看成是一個小型化的熱量計，它的檢測原理在幾十年內沒有大的變化。這是一個惠斯通電橋的結構。在它 的測量橋上涂有催化物質，它在整個的測量過程中是不被消耗的。即使在空氣中氣體和蒸氣濃度遠遠低于LEL時，它們也會在這個橋上發生催化燃燒反應，測量 時，要在參比和測量電橋上施加電壓使之加熱從而發生催化反應，這個溫度大約是500℃或者更高。正常情況下，電橋是平衡的，V1= V2，輸出為零。 如果有可燃?xì)怏w存在，它的氧化過程會使測量橋被加熱，溫度增加，而此時參比橋溫度不變。電路會測出它們之間的電阻變化，V2 > V1 ，輸出的電壓同待測氣體的濃度成正比。　　

　　測量易燃易爆氣體時氧氣濃度是一個必須注意的問題。催化式傳感器要求至少8-10%的氧氣才能進行準確測量。而在100%可燃?xì)鉂舛认?，這種儀器的讀數將 是0%LEL!因此在測量規程中，要求在測量易燃易爆氣體的%LEL之前必須首先測量氧氣濃度。這也是為什么要求在密閉空間測量中必須同時測量氧氣和 LEL的原因。如果在完全無氧的情況下測量LEL值很容易得到錯誤的結果?！　?br />
　　催化燃燒傳感器可以對大部分的可燃?xì)怏w產生響應。特定氣體在測量橋上燃燒產生的熱量就反映了它的燃燒熱，而后者會隨各類物質性質改變。所以，不同物質即使 在相同濃度下也會產生不同的儀器讀數。要記住，儀器測量的是電阻的變化而不是濃度的變化!不同的氣體在測量橋上的行為會有很大的不同。通常，較大的分子會 產生更多的燃燒熱。另一方面，較小的分子更容易進入測量頭的燒結結構進行反應。催化燃燒式傳感器，尤其是測量%LEL的傳感器不適合于檢測“較重的”或者 長鏈的烷烴，特別是高閃點的物質。正如前面所提到的那樣，此時使用光離子化檢測器可能是一個好的辦法。       高溫傳感器的工作原理：風壓傳感器的壓力直接作用在傳感器的膜片上，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻發生變化，和用電子線路檢測這一 變化，并轉換輸出一個對應于這個壓力的標準信號。

       因?yàn)槿紵^(guò)程是在傳感器內部，傳感器必須要被設計成本質安全并且不會成為引燃外部氣體的點火源。其阻火技術 已臻成熟。傳感器通常由燒結材料制成，做為逸出氣體的冷卻路徑。只有傳感器被第三方機構 (UL, CSA, MSHA, FM 或 CENELEC) 測試并通過后才能被認作是本質安全的。
