氣體傳感器干擾源和干擾現象
發布時間：2016-03-18 點擊次數：3549次
傳感器廠商龍頭企業，霍尼韋爾氣體檢測儀Honeywell旗下的City Technology Ltd, Global Leaders in Gas Sensor Technology，氣體傳感器的原理不多，也就是催化燃燒，電化學，紅外和PID，所說的交叉敏感性包括cross interference和cross calibration，嚴格的說地話在描述交叉敏感性的時候有個衡量值叫交叉系數（CF）。
以催化燃燒為例，因?yàn)槠湓淼膯栴}，理論上所有燒得著的氣體都可以檢測到，所以就出現兩個問題，如何減少干擾和如何檢測一些不常見的可燃?xì)怏w。對于每一個出廠的sensor，都是需要使用標準氣體去標定的（calibration），常見的標準氣體有甲烷，丙烷等。每一種標準氣體標定的sensor會對所有可燃?xì)怏w反應，但是只對標定氣體檢測準確，所以就有必要知道不同氣體對某一種氣體標定的sensor的干擾值是多少，這就是交叉系數。他是用來衡量不同氣體對sensor影響的嚴重程度。

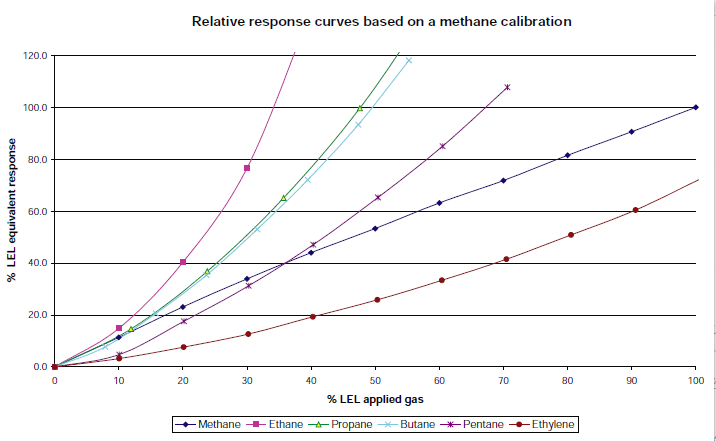

如下圖，這是一個用甲烷標定的傳感器，標準環境下，使用不同氣體得到的濃度曲線。
氣體傳感器在使用的時候，都會有一種或一類目標氣體去被傳感器響應，而這一種或一類目標氣體以外的氣體使傳感器產生了響應，那么這種氣體即是交叉干擾氣體，傳感器對單位濃度交叉干擾氣體的響應值就是交叉干擾靈敏度。有多少氣體是能對傳感器造成交叉干擾，傳感器對干擾氣體的靈敏度有多大，這就是交叉敏感性。其他性能相近的時候，交叉干擾氣體的種類越少，交叉干擾靈敏度越低，傳感器越好。
1、氣體傳感器主要干擾源
(1)靜電感應
靜電感應是由于兩條支電路或元件之間存在著寄生電容，使一條支路上的電荷通過寄生電容傳送到另一條支路上去，因此又稱電容性耦合。
(2)電磁感應
當兩個電路之間有互感存在時，一個電路中電流的變化就會通過磁場耦合到另一個電路，這一現象稱為電磁感應。例如變壓器及線圈的漏磁、通電平行導線等。
(3)漏電流感應
由于電子線路內部的元件支架、接線柱、印刷電路板、電容內部介質或外殼等絕緣不良，特別是傳感器的應用環境濕度較大，絕緣體的絕緣電阻下降，導致漏電電流增加就會引起干擾。尤其當漏電流流入測量電路的輸入級時，其影響就特別嚴重。
(4)射頻干擾
主要是大型動力設備的啟動、操作停止的干擾和高次諧波干擾。如可控硅整流系統的干擾等。
(5)氣體傳感器其他干擾
現場安全生產監控系統除了易受以上干擾外，由于系統工作環境較差，還容易受到機械干擾、熱干擾及化學干擾等。
"
