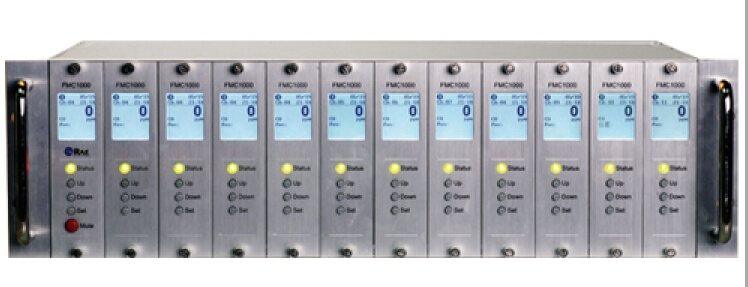

美國華瑞FMC-1000插卡式報警控制器采用積木式設計，即插即用，用戶可以根據固定式氣體變送器數量的變化進行任意組合?？梢栽?到48通道自由組合，方便用戶使用。適用于美國華瑞氣體檢測儀中各種標準 4～20mA 信號的測量與控制。
FMC-1000 報警控制器是一款智能型、采用模塊化設計、通道獨立工作與集中控制相結合模式、 標準 19" 3U 盤裝結構的插卡式報警控制器。FMC-1000控制器可接收各種標準 4~20mA 模擬信號， 支持 RS485 MODBUS 通訊以實現遠程通訊功能，可以與美國華瑞固定式氣體檢測儀的任意型號固定式氣體變送器鏈接。在大程度上滿足危險工業現場對安全 性和可靠性要求的同時針對不同用戶提供訂制化的產品。FMC-1000控制器還具有現場聲光報警， 報警記錄存儲、查詢，可編程報警及故障開關量輸出等功能，可靈活控制外部報警、排風 及其它外部設備。FMC-1000 報警控制器可廣泛應用于石油、化工、冶金、礦業、消防、燃氣、環保、電力、通訊、造紙、印染、糧食儲備、城市供水、污水處理、食品、科研、教育、國防等領域。
美國華瑞FMC-1000插卡式報警控制器主要特點
• 控制器采用模塊化設計，使用、維修方便
• 主控卡集中顯示系統信息
• 通道卡靈活配置，獨立顯示本通道檢測數據，具有報警記錄存儲、查 詢功能
• 多種通訊模塊可選（以太網、無線）
• 4~20mA 輸入隔離模塊（選配）
• 4~20mA 輸出模塊（選配）
• 繼電器輸出模塊（選配）
• 美國華瑞氣體檢測儀備用電源模塊（選配）
• 主控卡與通道卡，通道卡與通道卡之間互不依賴，各自獨立工作
• 控制器采用標準 19″ 3U 盤裝結構，可與各種工控系統集成
• 1 個主控卡多可帶 48 個通道卡，同時主控卡也可作為通道卡使用 點陣 LCD 液晶顯示，支持中英文顯示
• 可自由設定顯示分辨率，支持多種氣體設置和測量單位
• 多種信號輸出，可方便接入 PLC/DCS 等工控系統
• 現場聲光指示，可直觀、清晰的為管理人員提供當前被監測環境危險級別信息
• 三級報警值設定，不同聲光信號指示不同報警級別
美國華瑞FMC-1000插卡式報警控制器技術參數：
|
工作電源 |
220VAC,50Hz（0.5A）或 24VDC（3A） |
|
備用電源 |
消防型選配 |
|
輸出電源 |
24VDC，500mA |
|
工作方式 |
各通道獨立 |
|
功率 |
100W（滿載） |
|
輸入信號 |
4~20mA (2 線 /3 線 檢測器 ) |
|
輸出信號 |
標準 4~20mA 同步輸出 ( 無源 )/ 每通道 ( 可選 ) |
|
報警記錄 |
時間、濃度、報警保持、先報警指示 |
|
報警設定 |
越限報警 ( 高于設定值報警，三級可設 )， 區間報警 ( 適用于氧氣檢測儀） |
|
報警功能 |
各級獨立的 LED 燈指示和不同頻率的聲響報警區 分不同報警級別 |
|
觸點容量 |
220VAC, 5A |
|
報警輸出 |
每通道一級，二級，三級， 故障報警繼電器輸出 ( 可選） |
|
通訊接口 |
RS485 Modbus，無線 ( 可選 ) ， 以太網（預留） |
|
環境溫度 |
-20℃ ~+55℃ |
|
環境濕度 |
0~90% RH（無凝露） |
|
環境壓力 |
86kPa ~106kPa |
|
顯示方式 |
96×128 點陣 LCD，帶背光 |
|
分辨率 |
可設定 (1,0.1, 0.01) |
|
測量精度 |
0.2%（讀值） |
|
外形尺寸 |
133mm×482.6mm×250mm(HWD） |
|
外殼顏色 |
鋁白 |
|
安裝方式 |
盤裝 |
美國華瑞FMC-1000插卡式報警控制器基本配置：
|
組件 名稱 |
數量 (Min) |
數量 (Max) |
備注 |
|
FMC-1000機架 |
1 |
不限 |
每 個 機 架 有 12 個 插槽，主控卡占 1 個插槽，通道卡占 1 個插槽 |
|
FMC-1000主控卡 |
0 |
1/ 機架 |
1 個主控卡多可 帶 48 個 通 道 卡， 主控卡也可作為通 道卡使用 |
|
FMC-1000通道卡 |
2 |
11/ 機架 |
含主卡，每個機架 多 還 可 配 11 個 通道卡 |
|
12/ 機架 |
不含主卡，每個機 架 多 可 配 12 個 通道卡，但不推薦 使用此配置 |
||
|
FMC-1000盲板 |
1 |
任意 |
用于封閉未插卡的 通道 |
美國華瑞FMC-1000插卡式報警控制器可選配置
|
組件 名稱 |
數量 (Min) |
數量 (Max) |
備注 |
|
外置備電 模塊 |
1 |
|
消 防 型 選 配 （取證中） |
|
4 ～ 20mA 模擬 / 開關量 輸出模塊 |
0 |
11/ 機架 |
|
|
無線模塊 |
|
|
預留功能 |
|
4-20mA 輸入 隔離模塊 |
1 |
|
|
"
