美國華瑞一氧化碳檢測報警器SP-1204A(CO)安裝說明采用壁掛式安裝方式，選擇安裝位置時，報警器的周圍距離應留有30厘米以上的空隙，以便于報警器標的日常維護。
SP-1204A(CO)一氧化碳檢測報警器（以下簡稱報警器）集成了一氧化碳傳感器和報警控制器的功能，采用單片機控制系統的輸入、輸出及人機接口，可對一氧化碳進行連續在線檢測，SP-1204A在一氧化碳濃度超標時，美國華瑞一氧化碳檢測報警器可發出聲光信號示警，并可輸出有源信號用于驅動外部設備。
美國華瑞一氧化碳檢測報警器工作原理
SP-1204A(CO)型一氧化碳檢測報警器通過電化學傳感器以擴散采樣方式工作，能直接與擴散在現場空氣中的一氧化碳發生反應，從傳感器獲得的電流信號放大后經A/D 轉換，通過顯示屏指示出環境中一氧化碳的濃度。當環境中的一氧化碳濃度達到預先設定的報警值時，報警器SP-1204A(CO)可發出聲光報警信號，且兩級報警值可分別設定。同時，報警器還具備有源開關量輸出功能，可以直接驅動本地外部設備。另外，美國華瑞一氧化碳檢測報警器SP-1204A可輸出4-20mA 模擬電流信號和RS-485 MODBUS 信號，SP-1204A(CO)可接入控制設備組成檢測系統。
美國華瑞一氧化碳檢測報警器性能參數：
SP-1204A工作電源 AC 220V/50Hz（1A）
工作方式 單點檢測
功率 <5W
傳感器壽命 >2 年
SP-1204A(CO)量程 0～500ppm/0～1000ppm/0～2000ppm
檢測誤差 ≤±10％（顯示值）
輸出信號 4～20mA,RS485/Modbus
報警誤差 < ±報警設定值的15%
SP-1204A報警值范圍
一級報警值：0-300ppm
二級報警值：300-1500ppm
報警功能 兩級聲光報警
報警輸出
SP-1204A(CO)有源開關量輸出
延時開啟、關斷可設定（0～300 秒）
觸點容量 AC 220V 1A
環境溫度 -10℃～+55℃
環境濕度 0-93% RH
環境壓力 86～106kPa
顯示方式 LED
外形尺寸 HWD 258×292.5×90.5mm
外殼顏色 灰
重量 3.8kg
CMC 證書 京制00000301 號
在典型的工業氣體勘探體系中，美國華瑞一氧化碳檢測報警器被定位在工廠周圍的一些要害點上，且各傳感器 與操控器之間的距離是不一樣的。在裝置與操控器之間的電銜接時，主要的是要記住，SP-1204A(CO)依據各傳感器電纜長度的不一樣，其電回路電阻也不一樣。在對穩定電壓類型 的SP-1204A(CO)履行標定程序時，傳感器現場和操控器處都需求一個人員。在對穩定電流類型或運用了部分傳送器的勘探器進行標定程序時，對現場設備的標定能夠和對操控的標定分隔履行。保護傳感器電纜不受外部損害的辦法是能夠?qū)⒅┻^一個金屬管道，SP-1204A(CO)也能夠是運用恰當?shù)臋C(jī)械防護電纜。各電纜終端都應裝備一個防護性的墊片，美國華瑞一氧化碳檢測報警器裝置在一個接線盒上，以輔助完結簡略、低電阻的“清洗”終端。保證一切墊片巨細及螺紋與接線盒和所用電纜的外徑相匹配也是很主要的。

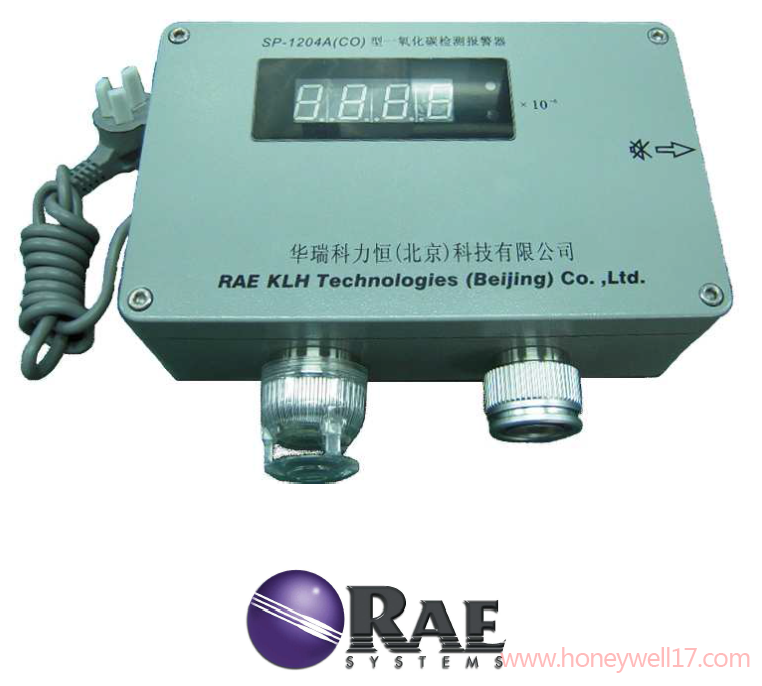

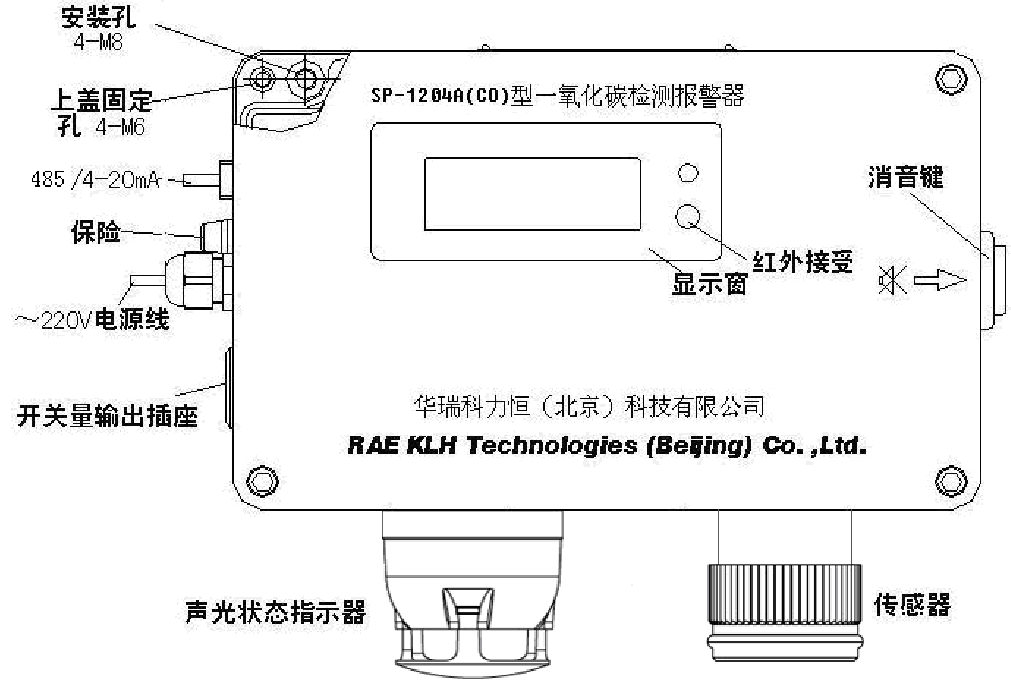

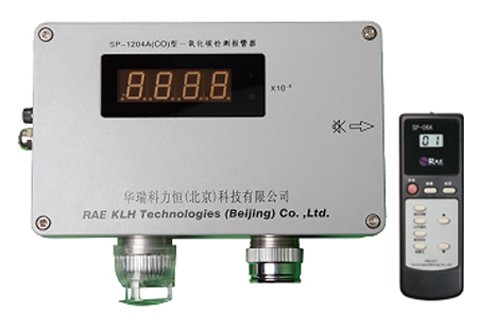

美國華瑞氣體檢測儀SP-1204A產品結構
"
